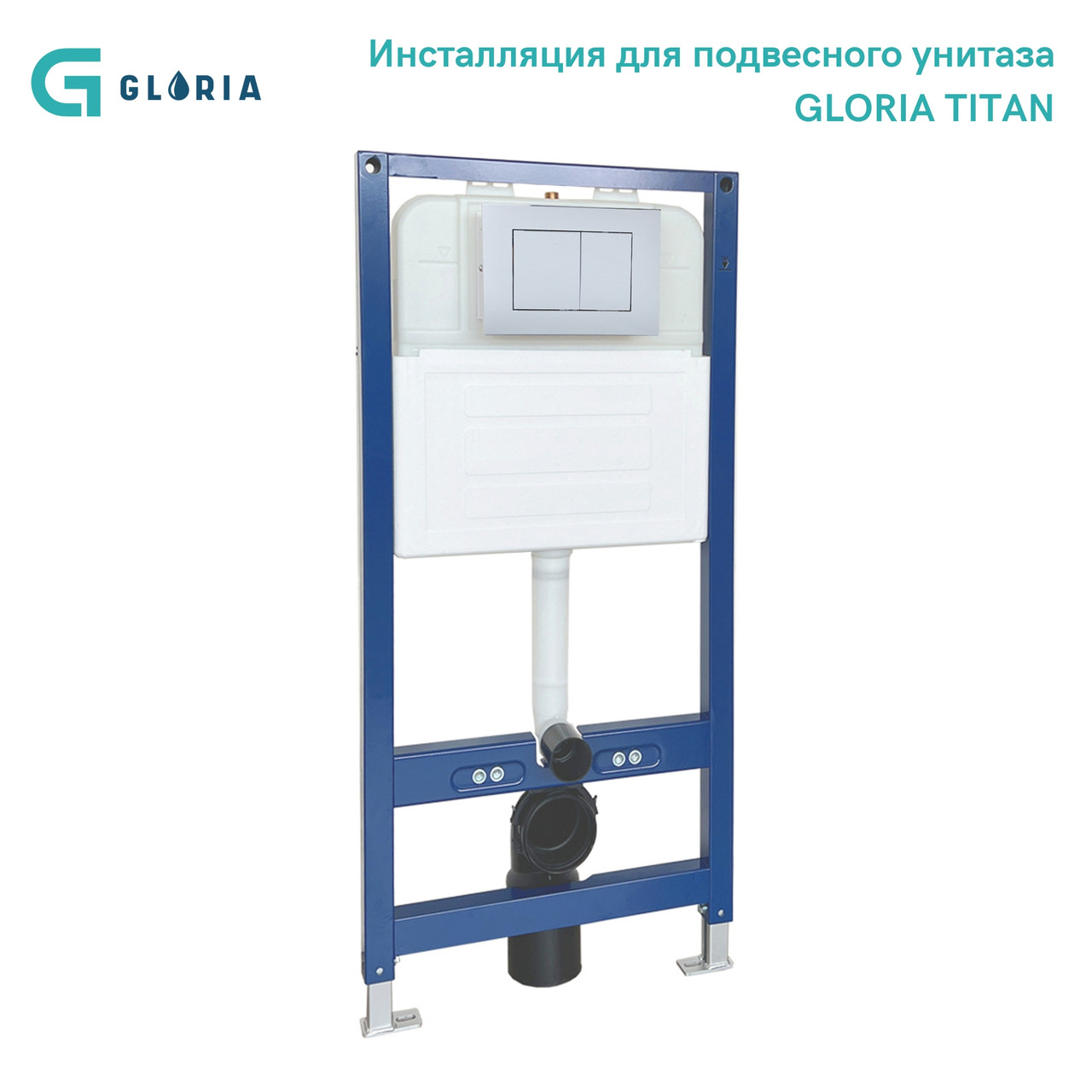

Комплект Инсталляция для унитаза TN101 с кнопкой BN501 (кнопка хром)

Габаритные размеры инсталляции
Вид спереди:
1) Общая высота рамы: 1080 мм
2) Общая ширина рамы: 545 мм
3) Высота от низа до верха корпуса бачка: 470 мм
4) Горизонтальное расстояние между точками крепления унитаза: 180 мм и 230 мм (это, вероятно, для монтажных болтов, крепящих чашу унитаза)
5) Высота от низа рамы до центра нижнего трубного соединения: 135 мм (или 100 мм, если измерять до нижнего края горизонтальной части рамы, которая, кажется, находится на уровне 100 мм)
6) Максимальное выдвижение регулируемых ножек: 200 мм (обозначено как "Max. 200")

Вид сбоку:
1) Общая глубина рамы (приблизительно): 100 мм (это глубина основного блока рамы/бачка, без учета подключений)
2) Диаметр основной сливной трубы (выпускной): 90 или 100 мм (обозначено как 90/100)
3) Диаметр меньшего трубного соединения (вход или вентиляция): 45 мм
4) Диаметр трубы, ведущей к унитазу (выпуск из бачка): 90 мм

Сводка критических размеров для установки:
1) Высота: 1080 мм (общая высота рамы) с регулировкой до 200 мм снизу.
2) Ширина: 545 мм
3) Глубина: Основная рама имеет глубину примерно 100 мм. Вам также потребуется учесть глубину соединительных труб.
4) Расстояние между болтами для крепления унитаза: 180 мм и 230 мм (по горизонтали)
5) Диаметр выпускной трубы: 90 мм или 100 мм

Обратите внимание, что эти размеры основаны на предоставленном техническом чертеже. Всегда обращайтесь к официальному руководству по установке для получения наиболее точных и полных инструкций.
